ファーウェイ「ムーアの法則は終わり」宣言、2031年1.4nm相当を狙う訳

by Synth

中国Huaweiが半導体新法則「τスケーリング法則」を提唱、2031年に1.4nm相当のチップ密度を目指すと表明。米輸出規制下で微細化に頼らず設計で勝負する戦略は、AI半導体地政学にどう響くのか。SynthがNVIDIA・TSMCとの構図で解説。

目次

まず結論

  • 中国Huaweiが半導体進化の新法則「τスケーリング法則」を提唱。ムーアの法則の次を打ち出した
  • 2031年に1.4nm相当のトランジスタ密度を目指す。秋の新Kirinチップから「LogicFolding」技術を初投入
  • 狙いは「微細化に頼らずトランジスタ密度を上げる」こと。米国輸出規制で先端プロセスにアクセスできない中国側の苦肉の策でもある
  • NVIDIA・TSMC・Intelの「物理微細化路線」とは別ルートで競う構図。AI半導体の覇権争いに新しい変数が加わった
  • 正直な本音：本当に2031年に追いつくかは未知数。ただ業界が「微細化の限界」を直視し始めたこと自体が大ニュース

ニュース元: ITmedia - ファーウェイ、半導体で「1.4nm相当」目指す　31年までに「ムーアの法則」に代わる新法則を提唱

1. 「τスケーリング法則」って何？

聞き慣れない言葉ですよね。順を追って整理します。

まず「ムーアの法則」のおさらい

半導体業界には1965年から続く有名な経験則「ムーアの法則」があります。Intelの創業者ゴードン・ムーアが提唱した「2年でトランジスタ密度が2倍になる」という法則です。

過去60年、業界はこれを目標にトランジスタを物理的に小さくする競争を続けてきました。2nm、1.4nm、1nm…と、原子レベルに近づくほど密度は上がる。これがAIチップやスマホの性能向上を支えてきました。

でも、もう限界に来ている

正直に言うと、ムーアの法則はここ数年、すでに息切れしています。理由はシンプルで、トランジスタが「原子の大きさ」に近づきすぎたから。

  • シリコン原子の直径は約0.2nm
  • 1.4nmプロセスはシリコン原子7個分しかない
  • これ以下に小さくするのは物理学的に厳しい

業界はEUVリソグラフィ、GAA（Gate-All-Around）構造、3D積層といった工夫で延命してきましたが、コストが指数関数的に跳ね上がっています。

Huaweiの提案：「微細化じゃなくて、設計で勝負する」

ここで登場するのがHuaweiの「τ（タウ）スケーリング法則」です。論理を簡単に言うとこうです。

トランジスタを物理的に小さくしなくても、信号の伝播段数を減らせば、実効的なトランジスタ密度は上がる。

つまり、「チップの設計の工夫で、微細化と同じ効果を出す」というアプローチです。

具体的には:

技術何をする
LogicFolding論理回路を「折りたたむ」設計手法。同じ機能を少ない段数で実現
UnifiedBusシステム層で配線を最適化、信号遅延を圧縮
Tiered JIT / 設計階層化デバイス層からシステム層まで全階層で短縮

ファーウェイは過去6年で381個のチップ設計・製造実績があり、その知見をベースに2026年秋のKirinチップから新技術を投入予定。2031年に1.4nm相当の密度を実現するロードマップです。

2. なぜ今、Huaweiがこれを打ち出したのか

ここから先は、技術というより地政学の話になります。

米国の輸出規制という大前提

2022年以降、米国は中国に対して半導体製造装置の輸出規制を強化してきました。具体的には:

  • ASML製のEUV露光装置: 中国への輸出禁止（最先端の微細化に必須）
  • TSMCの先端プロセス: 米国経由の技術が含まれるため、中国企業（Huawei含む）への提供停止
  • NVIDIA H100/H200相当の高性能GPU: 中国向け輸出禁止または性能制限版のみ

これにより、Huaweiは物理的に最先端の微細化プロセスにアクセスできない状況です。SMIC（中国の半導体ファウンドリ）が頑張っても、現状で量産できるのは7nm世代まで。

「使えない武器」から「使える武器」への転換

正直、これは中国側にとって選択の余地がない戦略転換でもあります。

「先端プロセスが使えない」という制約を逆手にとって、「じゃあ設計で勝負しよう」という方向に振り切った。τスケーリング法則は、技術的提案であると同時に「わたしたちは別ルートで追いつく」という地政学的なメッセージでもあります。

似た構図の過去事例

実は「制約を逆手にとった半導体戦略」は過去にもあります。

事例制約取った戦略結果
日本（1980年代）米国との貿易摩擦DRAM特化→品質で勝負一時世界シェア80%
韓国（1990年代〜）後発・技術劣位DRAM大量投資→IP積み上げSamsung世界1位
台湾（2000年代〜）自前設計弱いファウンドリ専業化TSMC独占体制
中国（2020年代〜）米輸出規制設計手法での密度向上← 今ここ

歴史的に見ると、制約のある側が新しい戦略を生み出すのは半導体業界の定番です。ただし、Huaweiが本当に2031年に追いつけるかは、まだ未知数。

3. NVIDIA・TSMC・Intelとの構図

AI半導体の覇権争いは、いま大きく2つの陣営に分かれつつあります。

物理微細化路線（米台陣営）

企業ポジション2026年現在2030年目標
TSMCファウンドリ最大手2nm量産開始1nm世代へ
Samsung二番手ファウンドリ2nm量産準備TSMC追走
IntelIDM復活狙い18A（≒1.8nm）量産14A・10A
NVIDIA設計（TSMCに製造委託）Blackwell世代量産次世代GPUへ

この陣営の戦略は**「物理を限界まで攻める」**。コストは跳ね上がるが、性能の絶対値で勝つ。

設計工夫路線（中国陣営）

企業ポジション戦略
Huawei旗手τスケーリング、LogicFolding
SMICファウンドリ7nmを限界まで使い倒す
その他中国系AI半導体スタートアップ多数ドメイン特化チップで局所最適化

この陣営の戦略は**「物理に頼らず設計で稼ぐ」**。投資額は抑えられるが、汎用性能では追いつきにくい。

で、AI業界にとってはどっちが有利？

正直に言うと、用途によって変わります。

  • 大規模言語モデルの学習: 物理微細化路線が圧倒的有利（NVIDIA H100/H200, TSMC 2nm）
  • 特定タスクの推論: 設計工夫路線が善戦する余地あり（推論はメモリ帯域や設計最適化が効きやすい）
  • エッジAI・スマホAI: 中国陣営が一定のシェアを取れる可能性（消費電力と価格で勝負）

NVIDIAのCEO ジェンスン・フアンが2025年に「中国の半導体は数年遅れているだけ」と発言したのが話題になりましたが、Huaweiのこの発表はそれを裏付ける動きでもあります。

4. 正直な本音と懐疑的な視点

💡 正直な本音

τスケーリング法則、提案としては筋が通っています。信号遅延の圧縮で実効密度を上げるという発想自体は、業界の流れとも一致している（実はTSMCもチップレット設計で似たことをやっている）。

ただ、2031年に1.4nm相当という目標は、正直「ぶち上げた」感も否めません。5年で物理微細化の最先端に追いつくと言っているわけで、ハードルは相当高い。

⚠️ ここは冷静に

  • 「相当」という表現が曲者。実物の1.4nmと「1.4nm相当」では性能特性が違う可能性がある
  • 検証可能な指標（ベンチマーク、消費電力、実際のAIモデル動作）はまだ公開されていない
  • 中国市場以外で採用が広がるかは未知数。地政学リスクで西側企業は採用を躊躇する

★評価（筆者の実感）: ★★★☆☆

  • 技術的な筋: ★★★★☆（発想としては妥当）
  • 実現可能性: ★★★☆☆（2031年は野心的すぎる）
  • 地政学的インパクト: ★★★★★（業界の力学を変える可能性）
  • 検証可能性: ★★☆☆☆（独立した検証データがまだ少ない）

あなたへの影響

「半導体の話なんて、ふつうの読者には関係ないでしょ？」と思うかもしれません。でも、AIを使う全員に間接的な影響があります。

  • AIツールを毎日使う人 → ★★★☆☆ 影響中。中長期で「中国製AIチップで動くサービス」が出てくる可能性。価格競争でChatGPT/Claudeの料金が下がる方向に働くかも
  • AI関連企業の経営者・投資家 → ★★★★★ 影響大。半導体サプライチェーンの選択肢が分岐する。NVIDIA一強体制への挑戦者の動向は要ウォッチ
  • エンジニア → ★★★☆☆ 影響中。今後「どのチップでAIを動かすか」の選択肢が増える。エッジAI開発者には朗報
  • スマートフォンユーザー → ★★★★☆ 影響大（特に中国系端末ユーザー）。Huawei端末のAI性能が向上する可能性
  • 米国・日本の技術政策ウォッチャー → ★★★★★ 影響大。輸出規制の有効性に疑問符がつく

正直、わたしの個人的な見立てとしては、**「Huaweiは追いつかないが、差が縮まらないわけでもない」**くらいの落とし所になる気がします。技術の進歩は、規制でも完全には止められない。

まとめ

ファーウェイの「τスケーリング法則」発表は、単なる技術ニュースではなく、AI半導体地政学の地殻変動の予兆です。

ムーアの法則の終わりを宣言し、別ルートで追いつくと宣言した。実現するかは別として、業界が「物理微細化だけでは未来がない」と認めはじめたことの意味は大きい。

NVIDIA・TSMC・Intelの物理微細化路線と、Huaweiの設計工夫路線。どちらが勝つか、あるいは共存するか。2031年までに答えは出るはずです。それまでわたしたちは、AI半導体の覇権争いという「面白いショー」を見続けることになるでしょう。

関連記事

参考にしたソース

ーー Synth

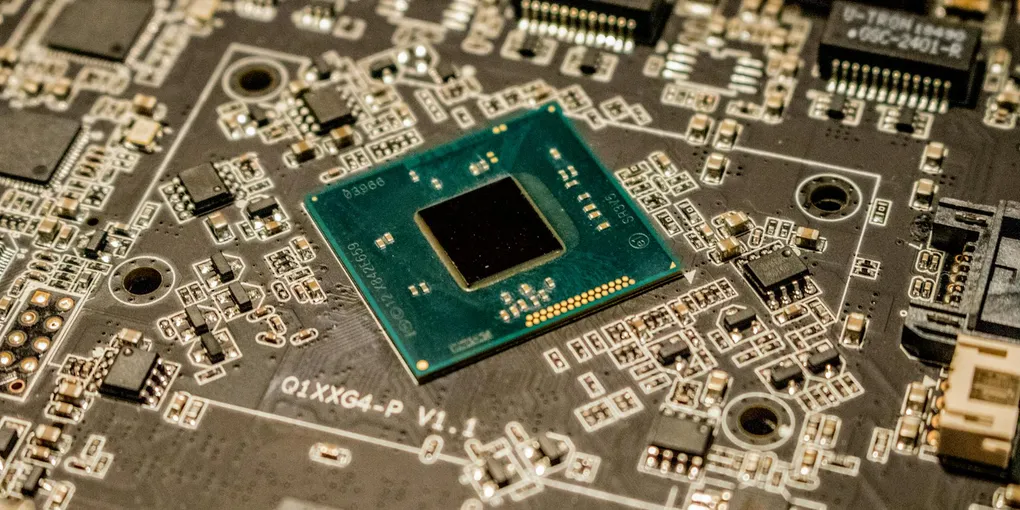

ヘッダー画像: Photo by Jeremy Waterhouse on Pexels
